Relvad

Kaitseväel on lai valik erineva otstarbega relvi eri tootjatelt. Hiljuti sõlmiti suur relvaostutehing USA tootjaga LMT.

Käsitulirelvad

Kaliiber: 9 mm
Padrun: 9 x 19 mm
Kuuli algkiirus: 350 m/s
Sihikuline/efektiivne laskekaugus: 50/25 m
Relva kaal tühja salvega: 770 g
Relva kõrgus: 136 mm
Relva pikkus: 194 mm
Vintraua pikkus: 108 mm
Salve maht: 15 padrunit
Padruni/kuuli kaal: 11,6/7,26 g

Kaliiber: 5,56 mm
Padrun: 5,56 × 45 mm
Kuuli algkiirus: 850 m/s
Tehniline laskekiirus: 700 l/min
Sihikuline/efektiivne laskekaugus: 500/500 m
Relva kaal: 3,15 kg
Relva üldpikkus: 814 mm
Relva pikkus kokku pandud kabaga: 732 mm
Vintraua pikkus: 310 mm
Salve maht: 30 padrunit
Laetud salve mass (30): 497 g
Tühja metallsalve mass: 139 g
Padruni/kuuli kaal: 11,9/4 g

Vaata ka automaatrelva R-20 õppevideoid Sõdurilehe YouTube’i kanalilt.

Kaliiber: 5,56 mm
Padrun: 5,56 × 45 mm
Kuuli algkiirus: 900 m/s
Tehniline laskekiirus: 700 l/min
Sihikuline/efektiivne laskekaugus: 500/500 m
Relva kaal: 3,32 kg
Relva üldpikkus: 891 mm
Relva pikkus kokku pandud kabaga: 808 mm
Vintraua pikkus: 367 mm
Salve maht: 30 padrunit
Laetud salve mass (30): 497 g
Tühja metallsalve mass: 139 g
Padruni/kuuli kaal: 11,9/4 g

Kaliiber: 7,62 mm
Padrun: 7,62 x 51 mm
Kuuli algkiirus: 750 m/s
Tehniline laskekiirus: 700 l/min
Sihikuline/efektiivne laskekaugus: 800/500 m
Relva kaal: 4,25 kg
Relva üldpikkus: 984 mm
Relva pikkus kokku pandud kabaga: 902 mm
Vintraua pikkus: 411 mm
Salve maht: 20 padrunit
Laetud salve mass (20): 680 g
Tühja metallsalve mass: 163 g
Padruni/kuuli kaal: 25,9/ 10,9 g



Kaliiber: 5,56 mm
Padrun: 5,56 x 45 mm
Kuuli algkiirus: 915 m/s
Tehniline laskekiirus: 650 l/min
Sihikuline laskekaugus: 300-500 m
Relva kaal ilma salveta: 3,95 kg
Relva üldpikkus: 979 mm
Relva pikkus kokku pandud kabaga: 742 mm
Vintraua pikkus: 460 mm
Vintide arv rauas: 6/parempoolset
Salve mahtuvus: 35 padrunit
Laetud salve mass: 730 g
Tühja metallsalve mass: 300 g
Padruni/kuuli kaal: 11,7/3,56 g

Kaliiber: 5,56 mm
Padrun: 5,56 x 45 mm
Kuuli algkiirus: 915 m/s
Tehniline laskekiirus: 650 l/min
Sihikuline laskekaugus: 300 m
Relva kaal ilma salveta: 4,35 kg
Relva üldpikkus: 979 mm
Relva pikkus kokku pandud kabaga: 742 mm
Vintraua pikkus: 460 mm
Vintide arv rauas: 6/parempoolset
Salve mahtuvus: 35 padrunit
Laetud metallsalve kaal: 730 g
Tühja metallsalve kaal: 300 g
Padruni/kuuli kaal: 11,7/3,56 g

Kaliiber: 5,56 mm
Padrun: 5,56 x 45 mm
Kuuli algkiirus: 850 m/s
Tehniline laskekiirus: 650 l/min
Sihikuline laskekaugus: 300-500 m
Relva kaal ilma salveta: 3,75 kg
Laetud/tühja metallsalve kaal: 730/300 g
Modifitseeritud relva kaal täis salvega: 5,9 kg
Modifitseeritud relva kaal granaadiheitja ja täis salvega:
7,7 kg
Relva üldpikkus:
840 mm
Relva pikkus kokku pandud kabaga: 614 mm
Vintraua pikkus: 332 mm
Vintide arv rauas: 6/parempoolset
Salve maht: 35 padrunit
Laetud salve mass: 710 g
Padruni/kuuli kaal: 11,7/3,56 g

Kaliiber: 7,62 mm
Padrun: 7,62 x 51 mm
Kuuli algkiirus: 780 m/s
Tehniline laskekiirus: 600 l/min
Sihikuline laskekaugus: 300-500 m
Relva kaal: 4,4 kg
Modifitseeritud relva kaal täis salvega: 6,6 kg
Relva pikkus: 1025 mm
Vintraua pikkus: 450 mm
Salve mahtuvus: 20 padrunit

Kaliiber: 7,62 mm
Padrun: 7,62 x 51 mm
Kuuli algkiirus: 780 m/s
Tehniline laskekiirus: 600 l/min
Sihikuline laskekaugus: 300-500 m
Relva kaal: 4,4 kg
Modifitseeritud relva kaal täis salvega: 6,6 kg
Relva pikkus: 1025 mm
Vintraua pikkus: 450 mm
Salve mahtuvus: 20 padrunit

Kaliiber: 7,62 mm
Padrun: 7,62 x 51 mm
Kuuli algkiirus: 780 m/s
Sihikuline laskekaugus: 780 m/s
Tehniline laskekiirus: 600 l/min
Salve mahtuvus: 20 padrunit
Relva kaal optikaga: 4,9 kg
Relva üldpikkus: 1025 mm
Vintraua pikkus: 450 mm
Optiline sihik Hensoldt Fero: Z 4 x 24

Kaliiber: 7,62 mm
Padrun: 7,62 x 51 mm
Kuuli algkiirus: 780 m/s
Sihikuline laskekaugus: 780 m/s
Tehniline laskekiirus: 600 l/min
Salve mahtuvus: 20 padrunit
Relva kaal: 4,7 kg
Relva üldpikkus: 1025 mm
Relva üldpikkus kokkupandult: 840 mm
Vintraua pikkus: 450 mm
Optiline sihik Hensoldt Fero: Z 4 x 24

Kaliiber: 7,62
Padrun: 7,62 x 51 mm
Kuuli algkiirus: 850 m/s
Tehniline laskekiirus: 700-750 l/min
Efektiivne laskekaugus: 600 m
Relva kaal: 3,95 kg
Relva kaal laetud salvega: 5,1 kg
Relva üldpikkus: 1120 mm
Vintraua pikkus: 559 mm
Salve maht: 20 padrunit

Kaliiber: 7,62
Padrun: 7,62 x 51 mm
Kuuli algkiirus: 850 m/s
Tehniline laskekiirus: 700-750 l/min
Efektiivne laskekaugus: 600 m
Relva kaal: 3,95 kg
Relva kaal laetud salvega: 5,1 kg
Relva üldpikkus: 1140 mm
Vintraua pikkus: 559 mm
Salve maht: 20 padrunit
Optiline sihik: TP-2 Schmidt&Bender



Kaliiber: 7,62 mm
Padrun: 7,62 x 51 mm
Kuuli algkiirus: 780 m/s
Praktiline laskekiirus: ~20 l/min
Efektiivne laskekaugus: 600 m
Optilise sihiku suurendus: 6 x
Optiline sihik Nimrod: 6 x 40
Relva kaal ilma salve ja optilise sihikuta: 6,4 kg
Relva kaal koos optilise sihikuga: 7,3 kg
Relva üldpikkus: 1115 mm
Relva pikkus kokku pandud kabaga: 840 mm
Vintraua pikkus ilma leegisummutita: 508 mm
Vintide arv rauas: 4/parempoolset
Salve mahtuvus: 25 padrunit
Laetud salve kaal: 1 kg
Padruni kaal: 10,9 g

Kaliiber: 7,62 mm
Padrun: 7,62 x 51 mm
Kuuli algkiirus: 860 m/s
Efektiivne laskekaugus: 800 m
Salve mahtuvus: 5 padrunit
Relva kaal: 5,6 kg
Relva pikkus: 1150 mm
Vintraua pikkus: 600 mm
Optiline sihik: Schmidt&Bender 6 x 42



Kaliiber: 8,6 mm
Padrun: 8,6 x 70 mm (.338 Lapua Magnum)
Sihikuline  laskekaugus: 1500 m
Salve mahtuvus: 5 padrunit
Relva kaal (ilma sihikuta): 5,8 kg
Sihiku kaal: 1,1 kg
Relva üldpikkus: 1200 mm
Vintraua pikkus: 690 mm
Optiline sihik: 6-24 x 72 (ZEISS)
Öösihik: NSV 80 (ZEISS)


Kaliiber: 12,7 mm
Padrun: 12,7 x 99 mm (.50 cal)
Sihikuline laskekaugus: 1800 m
Relva kaal ilma sihikuta: 15,8 kg
Sihiku kaal: 1,1 kg
Relva üldpikkus: 1380 mm
Vintraua pikkus: 700 mm
Optiline sihik: 6-24 x 72 (ZEISS)
Öösihik: NSV 80 (ZEISS)
Salve mahtuvus: 7 padrunit



Kaliiber: 12 kal/18,53 mm
Praktiline laskekiirus: 20 l/min
Efektiivne laskekaugus: 25 m
Relva kaal tühjalt: 3,55 kg
Relva pikkus: 1035 mm
Relva pikkus kokku pandud kabaga: 780 mm
Raua pikkus: 500 mm
Salve mahtuvus: 7+1 (standardne 70 mm padrun)



Kaliiber: 9 mm
Padrun: 9 x 19 mm
Kuuli algkiirus: 400 m/s
Vintraua pikkus: 225 mm
Tehniline laskekiirus: 800 I/min
Sihikuline laskekaugus: 200 m
Relva kaal tühja salvega: 2,54 kg
Relva üldpikkus: 680 mm
Salve maht: 15/30 padrunit



Kaliiber: 5,56 mm
Padrun: 5,56 x 45 mm
Kuuli algkiirus: 950 m/s
Sihikuline laskekaugus: 300-1000 m
Efektiivne laskekaugus:
 500 m
Tehniline laskekiirus:
gaasiava regulaatori asend “1” – 650-800 l/min
gaasiava regulaatori asend “2” – 800-950 l/min
Relva kaal ilma salveta: 7,3 kg
Laetud lindikoti kaal: 3,08 kg
Relva üldpikkus: 1020 mm
Relva pikkus kokku pandud kabaga: 780 mm
Vintraua pikkus: 460 mm
Vintide arv rauas: 6/parempoolset
Salve mahtuvus: 35 padrunit
Lindikoti mahtuvus: 200 padrunit

Kaliiber: 7,62 mm
Padrun: 7,62 x 51 mm
Kuuli algkiirus: 810 m/s
Efektiivne laskekaugus harkjalalt: 600 m
Relva kaal ilma lindita: 8,6 kg
Relva üldpikkus: 1012 mm
Pikkus lühimas asendis: 942 mm
Vintraua pikkus: 420 mm



Kaliiber: 7,62
Padrun: 7,62 x 51 mm
Kuuli algkiirus: 830 m/s
Tehniline laskekiirus: 600-700 l/min
Efektiivne laskekaugus: 600 m
Relva kaal: 11,6 kg
Relva pikkus: 1275 mm
Vintraua pikkus: 545 mm



Kaliiber: 7,62 mm
Padrun: 7,62 x 51 mm
Kuuli algkiirus: 820 m/s
Tehniline laskekiirus: 1200 l/min
Sihikuline laskekaugus: 1200 m
Efektiivne laskekaugus:
harkjalalt – 600 m
kolmjalalt – 800 m
Relva kaal: 11,5 kg
Relva üldpikkus: 1225 mm
Vintraua pikkus: 565 mm
Tuleulatus: 3750 m

Kaliiber: 12,7 mm
Padrun: 12,7 x 99 mm (0.50 Browning)
Kuuli algkiirus: 930 m/s
Relva üldpikkus: 1651 mm
Vintraua pikkus: 1143 mm
Vintide arv: 8 parempoolset
Tehniline laskekiirus: 450-600 l/min
Efektiivne laskekaugus: 1500 m
Sihikuline laskekaugus: 1800 m



Kaliiber: 40 mm
Granaat: 40 x 46 mm
Sihikuline laskekaugus: 50-350 m
Granaadiheitja kaal: 2,05 kg
Granaadiheitja üldpikkus: 590 mm
Vintraua pikkus: 280 mm

Kaliiber: 40 mm
Granaat: 40 × 46 mm
Sihikuline/efektiivne laskekaugus: 400/350 m
Granaadiheitja üldpikkus: 318 mm
Vintraua pikkus: 229 mm
Relva kaal: 1,0 kg



Kaliiber: 40 mm
Granaat: 40 x 46 mm
Sihikuline laskekaugus: 350 m
Granaadiheitja üldpikkus: 285 mm
Vintraua pikkus: 229 mm
Relva kaal: 1,8 kg



Kaliiber: 40 mm
Granaat: 40 x 46 mm
Sihikuline laskekaugus: 50-350 m
Granaadiheitja üldpikkus: 357 mm
Vintraua pikkus: 297 mm
Relva kaal: 1,84 kg

Kaudtulerelvad

Kaliiber: 81 mm
Relva kogukaal: 43,5 kg
Relva kogupikkus: 1550 mm
Praktiline laskekiirus: 15-20 l/min
Minimaalne laskekaugus: 150 m
Maksimaalne laskekaugus: 4900 m
Meeskond: 5

Kaliiber: 81 mm
Raua kogupikkus: 1270 mm
Relva kogukaal: 41,3 kg
Minimaalne laskekaugus: 80 m
Maksimaalne laskekaugus: 5700 m
Praktiline laskekiirus: 8-16 l/min
Meeskond: 3-5

Kaliiber: 81 mm
Raua kogupikkus: 1270 mm
Relva kogukaal: 40 kg
Minimaalne laskekaugus: 100 m
Maksimaalne laskekaugus: 5650 m
Praktiline laskekiirus: 8-16 l/min
Meeskond: 3-5

Kaliiber: 105 mm
Relva kogukaal: 220 kg
Relva üldpikkus: 3400 mm
Mürsu algkiirus: 700 m/s
Märkimispüssi kaliiber: 12,7 mm
Märkimispüssi padrun: 12,7 x 76 mm
Sihikuline laskekaugus: 1200 m
Laskekiirus: 5 l/min
Meeskond: 3

Kaliiber: 120 mm
Maksimaalne laskekaugus: 7100 m
Minimaalne laskekaugus: 500m
Praktiline laskekiirus: 8-10 l/min
Relva kaal (koos alusvankriga): 700 kg
Relva kaal: 210 kg
Kild-fugass miini kaal: 16 kg
Meeskond: 6

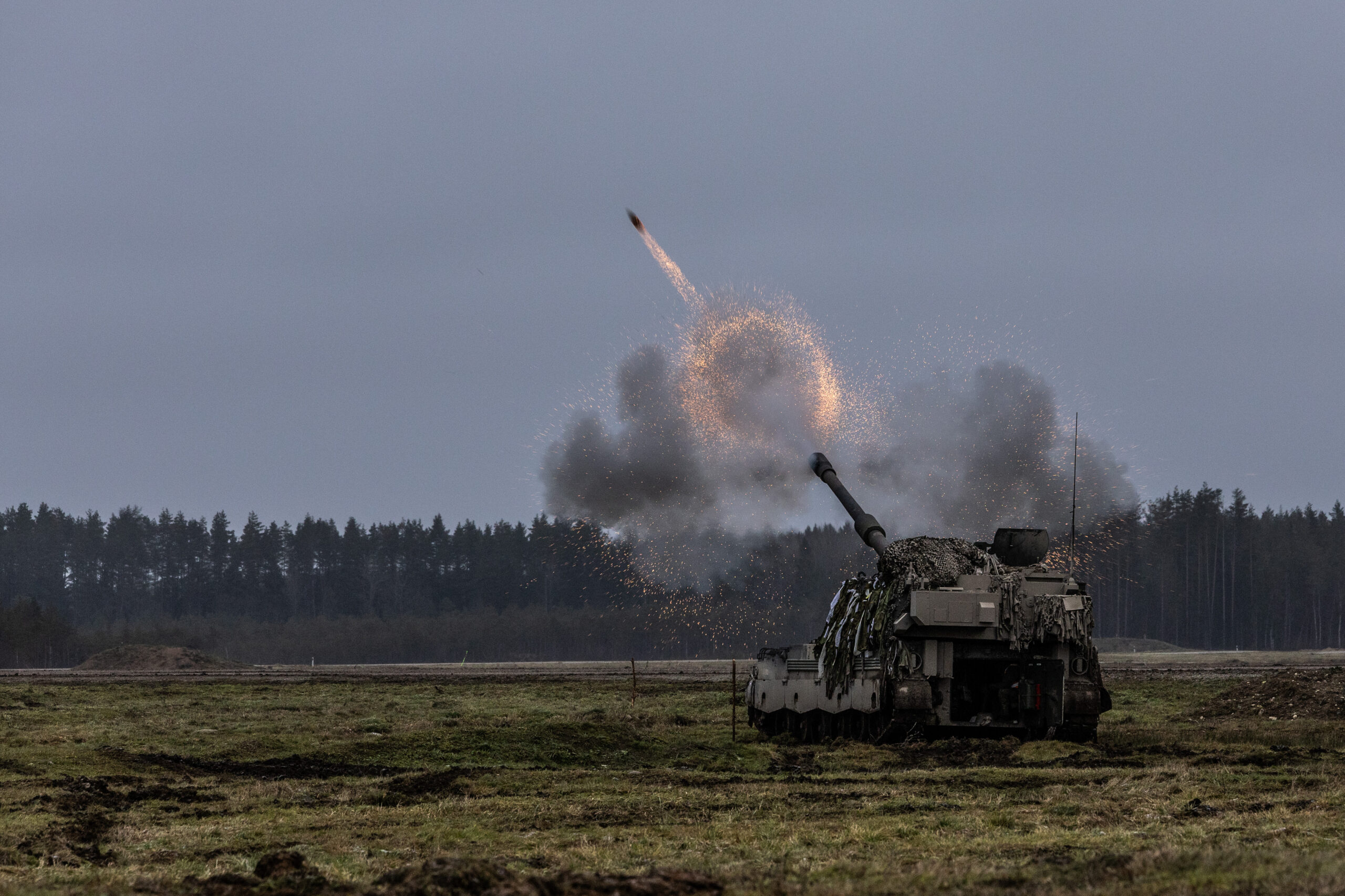

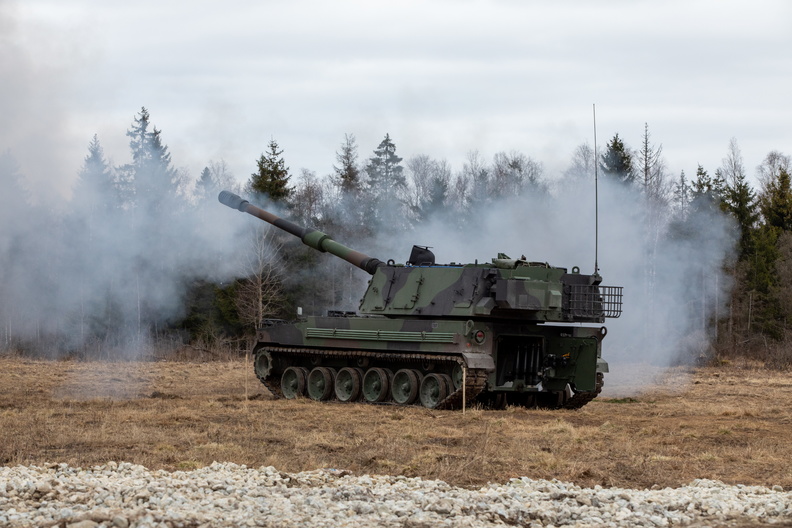

Valmistajamaa: Lõuna-Korea
Valmistajatehas: Hanwha Land Systems
Otstarve: kaudtulerelv

Relvastus: 155 mm L-52 liikurhaubits, 12,7 mm raskekuulipilduja
Esimene lask: seistes 30 sekundiga, liikumises 60 sekundiga
Laskekiirus: 6-8 lasku minutis
Maksimaalne laskekaugus: 40 km (tavamoonaga 30km)
Tegevusraadius: 480 km

Pikkus: 12,28 m
Pikkus ilma suurtükita: 7,4 m
Laius: 2,75 m
Kõrgus: 3,5 m
Lahingukaal: 47 tonni

Mootor: 750 kW MT881Ka-500 V8 vesijahutusega diiselmootor
Võimsus: 1000 hj
Maksimaalne kiirus: 65 km/h

Meeskond: 5 (komandör, sihtur, juht, kaks laadurit)

Tankitõrjerelvad

Javelin on õlalt lastav nn lase-ja-unusta kaasaskantav keskmaa tankitõrje raketisüsteem, millega on võimalik tabada sihtmärki nii otse kui ka pealt. Kaitseväes on kasutusel kolmanda põlvkonna Javelinid.

Laskeseade

Kaal: 6,8 kg
Efektiivne laskekaugus pealt: 150–2500 m
Efektiivne laskekaugus otse: 65–2000 m
Raketi lennukaugus: 4000+ m
Meeskond: 3

Rakett

Soomusläbistavus: 800+ mm (sõltuvalt kaldenurgast)
Kaliiber: 127 mm
Lennuaeg maksimumkaugusele: ca 19 s
Kaal: 15,5 kg (konteineris)

Kaal: 12,7 kg
Efektiivne laskekaugus maapinnalt: 5,5 km
Efektiivne laskekaugus helikopterilt: 10 km
Juhtimine: sihitamine kaksikversioonis – modernne elektrooptiline ja IR sensorid
Lõhkepea: tandem mitmeotstarbeline HEAT Smart sütikuga

Tootjariik: Saksamaa
Laskevalmis: alla 6 sekundi
Efektiivne laskekaugus: 50-2000 m
Lukustab seisvad ja liikuvad sihtmärgid
Laskerežiim: lase ja unusta
Soomustläbistavus: 700 mm
Kaal: 9,6 kg
Jahutamist mitte vajav IR “otsija”



Kaliiber: 40 mm
Sihikuline laskekaugus: 500 m
Efektiivne laskekaugus mehaanilise sihikuga:
seisva sihtmärgi pihta 200 m
liikuva sihtärgi pihta 150 m
Efektiivne laskekaugus optilise sihikuga:
seisva sihtmärgi pihta 300 m
liikuva sihtmärgi pihta 200 m
Praktiline laskekiirus: 3 l/min
Relva kaal: 5,7 kg (tühjalt)
Sihikukomplekti kaal: 1,1 kg
Relva üldpikkus: 910 mm
Laskemoona tüübid: kumulatiivgranaat, kildgranaat
Granaat: TYYP-84-40
Granaadi algkiirus: 120 m/s
Granaadi kaal: 1,8-2,6 kg
Soomustläbistavus: 180 mm
Maks. rõhk põlemiskarbis: 900 kg/cm3

Tagasilöögita granaadiheitja M-69 on kasutusel jao soomukitõrje ja jalaväe vastase relvana.
Kasutatakse kumulatiivgranaate (TYYP-84-40) ja jalaväe vastaseid kildgranaate (ZGI-40).
Kumulatiivgranaat läbistab kuni 65° nurga puhul 180 mm soomustransportööride (BTR-80) ja jalaväe lahingmasinate (BMP-2) soomust.
Laskekaugus kumulatiivgranaatidega on kuni 400 m.
Liikuva sihtmärgi pihta on laskekaugus kuni 250 m.
Laskekaugus jalaväe pihta on kuni 1700 m.
Ohutsoon rahu ajal 100 m. Kildude toime 25 m.
Laskekiirus kuni 5 l/min.
Optilise sihiku niitvõrgustik on patareitoitega elektriliselt valgustatav.
Harjutamiseks kasutatakse alakaliibrit PUS-7 (7,62 mm).

Kaliiber: 82 mm
Relva kaal: 3,65 kg
Relva üldpikkus: 775 mm
Sihikuline laskekaugus: 500 m
Granaadi (MK-1 ) kaal: 4,5 kg
Soomustläbistavus: 400 mm
Efektiivne laskekaugus mehaanilise sihikuga:
seisva sihtmärgi pihta – 200 m
liikuva sihtmärgi pihta – 150 m
Efektiivne laskekaugus optilise sihikuga:
seisva sihtmärgi pihta – 300 m
liikuva sihtmärgi pihta – 200 m



Kaliiber: 84 mm
Laskekiirus: 6 l/min
Sihikuline laskekaugus: kuni 1200 m
Relva kaal: 14,2 kg (tühjalt)
Relva üldpikkus: 1130 mm
Laskemoona tüübid:
kumulatiivgranaat
kumulatiivne tandemgranaat
kildgranaat
punkrivastane granaat
suitsugranaat
valgustusgranaat
Efektiivne laskekaugus erineva laskemoonaga:
HEAT 751 (kumulatiivne tandem) – 600 m
HEAT 551 (kumulatiiv) – 700 m
HEDP 502 (punkrivastane) – 500 m
HE 441 (kild) – 1200 m õhus/1300 m kokkupuutel
SMOKE 469 (suits) – 1300 m
ILLUM (valgus) – 2100 m (400-500 m raadius)
soomustläbitavus HEAT 551 – 350 mm
soomusläbitavus HEAT 751 – aktiivsoomus + 550 mm
Praktiline laskekiirus: 6 l/min
Granaadi algkiirus (sõltuvalt tüübist): 215-260 m/s
Meeskond: 2

Kaliiber: 84 mm
Efektiivne laskekaugus:
liikuv sihtmärk – 350-400 m
seisev sihtmärk – kuni 700 m
Relva kaal: > 7 kg (tühjalt)
Relva pikkus: ~ 1000 mm
Efektiivne laskekaugus erineva laskemoonaga:
HEAT 551 (rakettmootoriga kumulatiivgranaat) – 700 m
HEAT 551C RS (rakettmootoriga kumulatiivgranaat) – 700 m
HEAT 751 (rakettmootoriga tandempeaga kumulatiivgranaat) – 700 m
HEAT 655 CS (kumulatiivgranaat) – 300 m
ASM 509 (punkrivastane granaat) –  300 m
MT 756 (tandempeaga punkrivastane granaat) – 600 m
HEDP 502/502 RS (mitmeotstarbeline kildgranaat) – 300 m
HE 441D/441D RS (kildgranaat) – 1300 m
ADM 401 (noolgranaat) – 100 m
ILLUM 545C (valgustusgranaat) – 300-2100 m
SMOKE 469C (suitsugranaat) – 1300 m
TPT 141 (harjutusgranaat) – 300 m
TP 552 (rakettmootoriga harjutusgranaat) – 700 m

Carl-Gustav M4 kohta saab täpsemalt lugeda ajakirjast Sõdur 1/22

Kaliiber: 90 mm
Kaal transpordiasendis: 5 kg
Kaal laskeasendis: 4,7 kg
Pikkus transpordiasendis: 983 mm
Pikkus laskeasendis: 943 mm
Sihikuline laskekaugus: 200-800 m
Kildude kogus: >1000
Efektiivne laskekaugus: 300 m
Laskekaugus jalaväe vastu: kuni 800 m
Soomustläbistavus: 220 mm
Betooniläbistavus: 650 mm
Kildude tappev raadius: 21 m

Kaliiber: 90 mm
Kaal transpordiasendis: 5,4 kg
Kaal laskeasendis: 5,1 kg
Pikkus transpordiasendis: 983 mm
Pikkus laskeasendis: 943 mm
Sihikuline laskekaugus: 0-400 m
Efektiivne laskekaugus seisev: 350 m
Efektiivne laskekaugus liikuv: 250 m
Lõhkepea läbistusvõime:
– soomustläbistavus: 140 mm
– raudbetoon: 300 mm
– liivakotid: 1000 mm
– telliskivi: 600 mm
Kildude tappev raadius: 8 m
Kildude kogus punkri sees: >400
Optiline sihik 2 x suurendusega





Kaliiber: 90 mm
Kaal transpordiasendis: 5 kg
Kaal laskeasendis: 4,7 kg
Pikkus transpordiasendis: 983 mm
Pikkus laskeasendis: 943 mm
Sihikuline laskekaugus: 0-450 m
Efektiivne laskekaugus: 300 m
Soomustläbistavus: 480 mm
Betooniläbistavus: 1200 mm

Kaliiber: 90 mm
Relva kaal: 260 kg
Relva raua pikkus: 3691 mm
Mürsu algkiirus: 700 m/s
Märkimispüssi kaliiber: 7,62 mm
Märkimispüssi padrun: 7,62 x 51 mm
Sihikuline laskekaugus: 1000 m
Maksimaalne laskekaugus liikuva sihtmärgi pihta: 700 m
Soomustläbistavus: 550 mm
Praktiline laskekiirus: 6 l/min
Lasukomplekti kaal: 9,6 kg
Meeskond: 3

Laskeseade

Kaal: 17,8 kg
Sihikuline laskekaugus: 2000 m
Efektiivne laskekaugus: 300-1950 m
Meeskond: 3

Rakett

Kaliiber: 125 mm
Lennukiirus: 70-210 m/s
Kaal: 12,2 kg (konteineris)
Soomustläbistavus: 800 mm



Laskeseade

Kaal: 74 kg
Sihikuline laskekaugus: 5000 m
Efektiivne laskekaugus: 800-5000 m
Minimaalne laskekaugus: 65 m
Meeskond: 4

Rakett

Kaliiber: 148 mm
Pikkus: 1559,5 mm
Diameeter: 148 mm
Kaal koos konteineriga: 29,5 kg
Soomustläbistavus: 800 mm
Lennuaeg:
1000 m – 4,1 sek
5000 m – 26,9 sek
Minimaalne lennukiirus: 70 m/sek
Maksimaalne lennukiirus: 305 m/sek
Horisontaallaskenurk: 360°
Vertikaallaskenurk: -20 kuni +30°

Õhutõrjerelvad

Kaliiber: 23 mm
Relva kaal laetud mürsukastidega: 950 kg
Tehniline laskekiirus: 1600-2000 l/min
Lahinguline laskekiirus: 400 l/min
Efektiivne laskekaugus:
õhumärkide pihta – 1800 m
maamärkide pihta – 2000 m
Padrun: 23 x 152 mm
Raudade arv: 2
Mürsu algkiirus: 970 m/sek
Horisontaallaskenurk: 360⁰
Vertikaallaskenurk: -10 kuni +90⁰
Relva padrunikasti mahtuvus: 50
Meeskond: 6

Opereeritav kas veoauto kastist või meeskonna jõul transporditav sobivasse kohta. Saab kasutada iga ilmaga ja ka pimedas.

Raketi kaal: 18,7 kg
Lõhkepea kaal: 3 kg
Kolmjala kaal: 23,5 kg
Laskevalmis seadmine transpordiasendist: alla 2 minuti
Efektiivne laskekaugus: 5 km
Laskekaugus: 6,5 km
Raketi diameeter: 90 mm
Raketi pikkus: 1860 mm
Laskekõrgus: 3 km
Raketi kiirus: 2,7 mach (919 m/s)
Raketi juhtimine: passiivne infrapuna
Tabamistõenäosus: 93%
Manöövrivõimelisus: üle 25G

Giraffe AMB on mobiilne tulejuhtimis- ja eelhoiatusradar.

Radar paikneb standardses kuuemeetrises merekonteineris, mis on maastikuveokil. Konteiner on varustatud filtritega bioloogilise, keemilise ja tuumarünnaku puhuks.
Giraffe AMB ülesanne on avastada õhuruumist lennuvahendeid.

Lennuvahendite avastuskõrgus on kuni 20 km ja -kaugus kuni 100 km.

Tulejuhtimiskeskuse ülesanne on hoiatada raketi- ja kahuriüksuseid ning osutada tule avamiseks kõige sobivamatele üksusele.

Granaadid

Käsigranaat M/56

Mõjuala: 15-20 m
Kogukaal: 580 g
Lõhkeaine: trotüül
Lõhkeaine kogus: 190 g
Sütik: HGRTÄNDRE 7
Sütiku viiteaeg: 3 sek
Värvus: hall





Käsigranaat DM 61

Mõjuala: 20 m
Kogukaal: 340 g
Lõhkeaine: trotüül
Lõhkeaine kogus: 65 g
Sütiku viiteaeg: 4 sek +/- 0,5 sek



Käsigranaat SplHGr 85 A2

Mõjuala: 20 m
Kogukaal: 340 g
Lõhkeaine: trotüül
Lõhkeaine kogus: 53 g
Sütiku viiteaeg: 3,0 – 5,5 sek

Kildude efektiivne raadius: 150-200 m
Granaadi kaal sütikuga: 600 g
Lõhkeaine: trotüül
Lõhkeaine kaal: 60 g
Sütik: UZRGM
Sütiku viiteaeg: 3,2-4,3 s
Värvus: heleroheline või tumepruun

Kildude efektiivne raadius: 15-20 m
Granaadi kaal sütikuga: 310 g
Lõhkeaine: trotüül
Lõhkeaine kogus: 110 g
Sütik: UZRGM
Sütiku viiteaeg: 3,2-4,3 s
Värvus: heleroheline või tumepruun

Viimati uuendatud: 4. detsember 2023, 10:19

Keri üles
